Accessorios de cobertura para viñedos

Galería de fotos



En esta sección están describidos todos los accesorios necesarios para la cobertura del viñedo, elementos útiles a la fijación (fajas, tornillos paracuerda...) y  aptos a la tensión de los telos y redes.

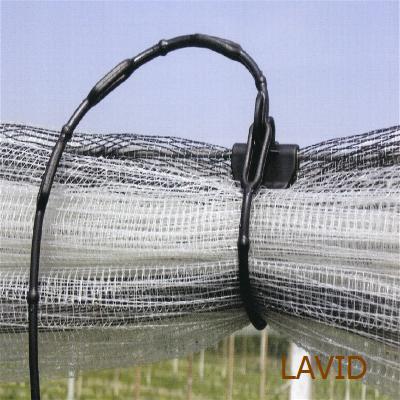

ANCORANET

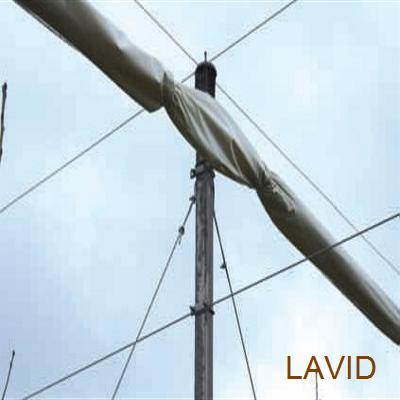

La red o la película antilluvia, terminada la temporada donde se usan es necesario enrollarlas y fijarlas al hilo de la estructura. Para cumplir mejor esta operación se usan ataduras: un simple cuanto eficaz gancho ANCORANET, ideal para el cierre de los telos en el período invernal. Se trata de una atadura simple y rápida, que evita el continuo abastecimiento de los lazos para las ataduras, que puntualmente se pierden en la tierra.

Ancoranet



DESCRIPCIÓN

Atadura simple y rápida de la red a los tubos durante el inutilice

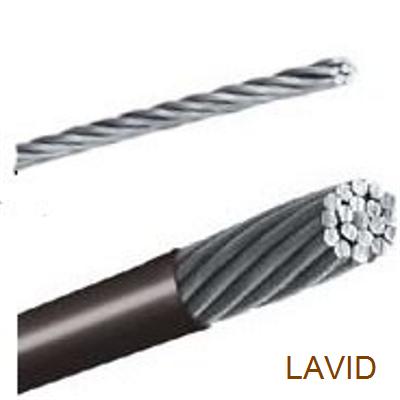

CUERDA
Las cuerdas se usan para conectar el poste al anclaje en los sistemas de anclaje con tirante posterior, además se usan en los sistemas antigranizo como conexión longitudinal y transversal entre los postes, con función equilibradora. Las cuerdas están formadas por el entrelazo de hilos de acero zincado en caliente, material espesor de zinc, evitando así retejimientos frecuentes o manutenciones no previstas. La cantidad de hilos varia en base al uso y a la resistencia que se quiere obtener. Generalmente se usan cuerdas de acero compuestas por 19 hilos entrelazados. La largura de las cuerdas depende de su posición en la instalación y de la distancia de los anclajes.

d cuerda         estructura indicada

Ø 4     Viñedo Guyot, Cordón Espolonado, Casarsa

Ø 5     Viñedo Guyot, Cordón Espolonado, Casarsa

Ø 5     Antigranizo calle plana, Capannina

Ø 6     Viñedo GDC, Cordón Libre

Ø 7     Viñedo GDC, Cordón Libre

Ø 7     Antigranizo calle plana, Capannina



Fune



DESCRIPCIÓN

Cuerda de acero zincado  con 7 y 19 hilos, suministrada en bobinas



SUMINISTRO:
d cuerda     d hilo   All max   Mssa zinc      Desarrollo  Carga de ruptura
  4mm    1,3mm   1 %        140 g/m2   13,51kg=m       1250 kg
  5mm    1.2mm   1 %        130 g/m2    8.4 kg=m       2160 kg
  6mm    1,2mm   1 %        150 g/m2    5.85kg=m       3100 kg
  7mm    1,4mm   1 %        170 g/m2    4.29kg=m       3800 kg
  8mm    1,6mm   1 %        240 g/m2    3.29kg=m       5300 kg
 10mm      2mm   4 %        260 g/m2    2.10kg=m       9500 kg
4/6mm    1,3mm   1 %        140 g/m2    9.71kg=m       1250 kg
6/8mm    1,2mm   1 %        150 g/m2    4.7 kg=m       3100 kg
8/10mm   1,6mm   1 %        240 g/m2    2.75kg=m       5300 kg
10/12mm    2mm   4 %        260 g/m2    1.84kg=m       9500 kg

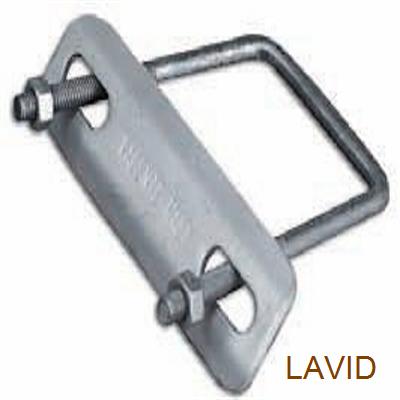

FAJAS PARACUERDA

Las fajas paracuerda sirven para fijar las cuerdas en los postes de cemento.
Están compuestas por un caballete con hilos de la misma sección del poste donde se deben montar y por una lama paracuerda, moldeada de manera de dar alojamiento a la cuerda por bloquear. Las extremidades de la lama paracuerda están redondeadas por motivos de seguridad, los dados (M10), en cambio, tienen bridas, de manera de garantizar mayor fuerza de presión en la lama. Cada componente está zincado en caliente o en zic-aluminio, para garantizar la duración en el tiempo y su reutilizo.

Fascette fermafune



DESCRIPCIÓN

Fajas paracuerda ligeras M8

para postes de cemento

para postes de madera

Fajas paracuerda pesantes M10

para postes de cemento

para postes de madera





Fajas paracuerda ligeras M8

1” (ø33) 0,1256 kg;para postes 7x7  0,21 kg; para postes 8x8  0,216 kg; para postes 9x9  0,259 kg
para postes 12x21  0,3257 kg; para postes 10x10  0,259 kg; para postes 11x11  0,307 kg
para postes 12x12  0,313 kg; para postes 14x14  0,33 kg; para postes 8x20   0,284 kg
para postes 6x6 0,1913 kg; para postes 7x7 0,2132 kg; para postes 8x8  0,219 kg;
para postes 8x12  0,261 kg

Fajas paracuerda pesantes M10

para postes 14x14  0,427, para postes 9x20   0,3808; para postes 8x8    0,3078
para postes 8x12   0,3395; para postes 9x9    0,3249; para postes 8x12  0,3555

Fajas paracuerda ligeras M8

para postes ø 10/12  0,25; para postes ø 8/10   0,25; para postes ø 12/14  0,25

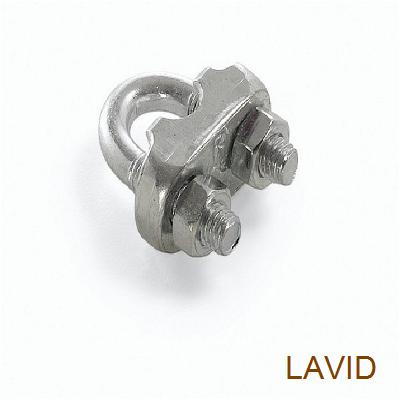

TORNILLOS DE BANCO

Los tornillos de banco para cuerdas se utilizan para fijar hilos y cuerdas, pero también para fijar anillos para red u otros accesorios. La tornillos están constituidos por un caballete de acero con hilos y por una base de acero impresada; el cierre se hace gracias a los dados con bridas que dan mayor presión en la base. Todos los tornillos son zinco-cromados para garantizar la duración en el tiempo y su reutilizo.
La distancia entre los tornillos debe ser de almenos 1,5 cm y no mayor de 3 veces la largueza del cuerpo del mismo tornillo. El trozo terminal de la cuerda y el número mínimo de tornillos debe ser como está indicado en la lista (subdividido en cada diámetro de la cuerda):

Ø 6  19,2cm 3 tornillos
Ø 8  32,0cm 4 tornillos
Ø 10 32,0cm 4 tornillos

Los dados del tornillo se deben cerrar nuevamente después de la aplicación de la carga en la cuerda.

Morsetti



DESCRIPCIÓN

Tornillos para cuerdas metálicas
ø6 (1/4)   0,0315
ø8 (5/16)  0,0415
ø10 (3/8)  0,078

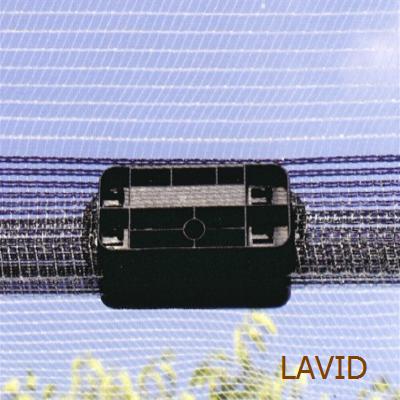

PLACAS PARA RED

Las placas sirven para unir las telas antigranizo y para garantizar el cierre total de la superficie cubierta. Están realizados con un material plástico de alta calidad, garantizado para resistir a temperaturas variables de entre los +50 y los -30 grados, y para resistir en el tiempo.
La placa ha estado estudiada de manera de garantizar:
- rapidez en el primer montaje
- posibilidad de destacarla de la red y volverla a posicionar según se desee
- rapidez de apertura y cierre primaverial e invernal
- amplia superficie de fijación de la red
- altísima resistencia a la ruptura

Placchette fermarete



DESCRIPCIÓN

Placa para red
 foto                      0,072
 simple                  0,013
 con gancho            0,0232
 a peine                 0,011
 a anillo abierto       0,03
 para cima postes    0,0095
 con gancho anclado 0,04

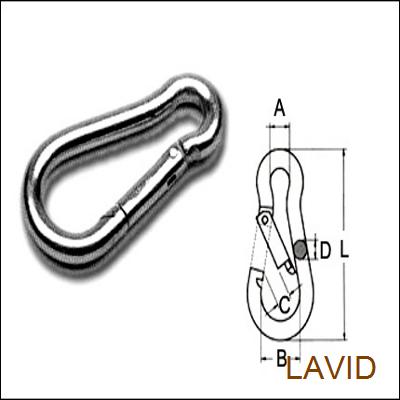

MOSQUETÓN

Moschettone



DESCRIPCIÓN

Mosquetón zincado
5x50  0,015 kg
6x60  0,03  kg
4x40  0,03  kg

Mosquetón de plástico   0,016 kg

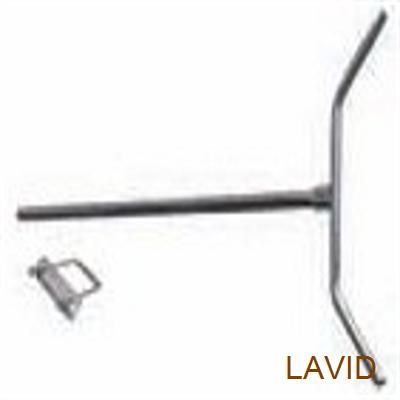

HORCAS ABRE RED

Forche aprirete

Horcas abre red & refuerzo
L= m 1,70
para postes 14x14  7,282
para postes 8x12   7,214
para postes 9x9    7,209
L= m 2,00
para postes 14x14  7,726
para postes 8x12   7,658
para postes 9x9   7,653
L= m 2,50
para postes 14x14  8,56
para postes 8x12   8,491
para postes ali 9x9    8,487

Horcas abre red
L= m 1,70
para postes 14x14  4,926
para postes 8x12   4,857
para postes 9x9    4,852
L= m 2,00
para postes 10x10  5,37
para postes 14x14  5,37
para postes 8x12   5,301
para postes 9x9    5,296
L= m 2,50
para postes 14x14  6,203
para postes 8x12   6,135
para postes 9x9    6,13



TUBOS ENVUELVE Y ABRE RED

Elementos tubulares necesarios para envolver y sostener la red y el telo. Son tubos del diámetro de 30 mm, de distintas larguras:

TUBOS ENVUELVE RED zincados en caliente ø 33
L=1,00m  1,67  kg; L=1,20m  1,836 kg; L=1,30m  1,989 kg; L=1,40m  2,142 kg
L=1,50m  2,295 kg; L=1,70m  2,601 kg; L=1,80m  2,754 kg; L=1,90m  2,907 kg
L=2,00m  3,06  kg; L=2,10m  3,213 kg; L=2,20m  3,366 kg; L=2,30m  3,519 kg
L=2,40m  3,672 kg; L=2,50m  3,825 kg; L=2,60m  3,978 kg; L=2,70m  4,131 kg
L=2,80m  4,284 kg; L=2,90m  4,437 kg; L=3,00m  4,59  kg; L=3,10m  4,743 kg
L=3,20m  4,896 kg; L=3,60m  5,508 kg; L=3,70m  5,661 kg; L=3,80m  5,814 kg
L=3,90m  5,967 kg; L=4,50m  6,885 kg


TUBOS ABRE RED zincados en caliente ø33
L=0,70m  1,022 kg; L=0,80m  1,168 kg; L=1,00m  1,46  kg; L=1,20m  1,752 kg
L=1,30m  1,898 kg; L=1,50m  2,19  kg; L=1,60m  2,336 kg; L=1,70m  2,482 kg
L=1,80m  2,628 kg; L=2,00m  2,92  kg; L=2,20m  3,212 kg; L=2,40m  3,504 kg
L=2,50m  3,65  kg; L=2,60m  3,796 kg; L=2,70m  3,942 kg; L=3,00m  4,38  kg
L=3,20m  4,672 kg; L=3,80m  5,548 kg



Además hay:

Anillos zincados de ø 20      0,012 kg
Anillos zincados de ø 90      0,162 kg
Agos para red                    0,007 kg
Cinta bi-adhesivo               0,292 kg
Elástico doble copertura 0,028 kg x m
Monohilo polietilene negro estabilizado 0,40 para coser
Gancho de hierro anodizado
