Las formas
de crianza a GDC y a Pérgola Trentina en los viñedos tienen necesidad de
estructuras de sostén robustas y duraderas. El sistema de sostén es el conjunto
de las distintas soluciones necesarias para crear la estructura definitiva
donde la planta se apoyará y fijará y en función de la tipología de crianza que
se desea realizar se necesitan sistemas de forma, dimensiones y peso
diferentes.
Comunmente
llamados “bracetes”, los sistemas de
sotén son estructuras metálicas constituidas de acero perfilado y trefilado que
viene cortado, moldeado y saldado para formar la estructura portante que, una
vez montada en el poste, servirá de apoyo a los hilos de sostén de las plantas.
Los bracetes estudiados son fruto de una constante búsqueda dirigida a la
mejora de los productos existentes y a desarrollar otros innovadores y de valor
para el cliente.
En la
realización de los bracetes se utiliza sólo material de primera elección para
garantizar la estabilidad, la robustez y la resistencia del sistema de sostén:
en particular el acero se dobla, corta y salda sin altarar las características
físicas y químicas.
PROTECCIÓN EN EL TIEMPO:
Para proteger el acero del normal proceso de oxidación, los bracetes son
zincados en caliente. Después de un tratamiento de desengrasación, lavado y
precalentamiento, los bracetes son sumergidos en el zinc fundido a 450°. Dicha
técnica permite aplicar uniformemente un estrato de zinc del espesor de 70-100
micrón en toda la superficie interna y externa y en los cortes de elaboración,
garantizando una protección del acero muy duradura en el tiempo. La zincadura
en caliente respeta todos los parámetros establecidos por la norma
UNI-EN-ISO-1461.
RESISTENCIA MECÁNICA: Los
bracetes tienen la función de sostener pesos importantes, con cargas de
producción de decenas de toneladas, sin cedimientos y preservando la integridad
de los frutos. En consecuencia deben tener una altísima resistencia mecánica,
baste pensar a las cargas y a las vibraciones de la máquina vendimiadora a las
que están sometidas los viñedos de GDC.
A continuación se encuentran las cargas por cada tipología de bracete:

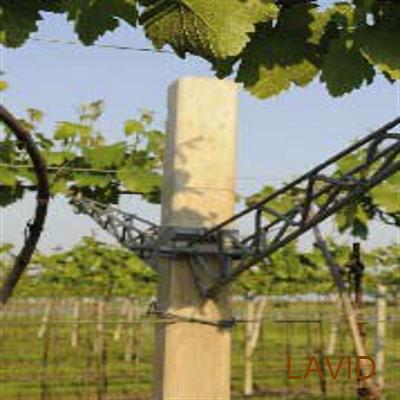

BRACETES CON REJILLAS PARA EL SISTEMA GDC
El bracete móvil, sea en el sentido vertical que horizontal, es idóneo a
soportar el traqueteo vertical típico de la recogida del sistema GDC. El
bracete está fijado al poste gracias a un colgador que tiene dos ojales que sobre
salen, en los cuales se inserta el perno de rotación del bracete (de material
de acero C40), que permite la oscilación vertical y horizontal. En la posición
de descanso el bracete se apoya directamente sobre el poste. El bracete para el
sistema GDC desarrollado por la búsqueda valiente es muy ligero (pesa sólo
2,6kg), pero contemporáneamente es muy robusto, gracias a la particular forma
triangular y a los refuerzos de las rejillas que están soldados a los lados.
|
|
SUMINISTRO:
para postes 7x7 y 7x8 peso: 2,71 kg
para postes 8x8 peso: 2,86 kg
para postes 9x9 peso: 2,88 kg
para postes 9x9 peso: 2,88 kg
|
|
|

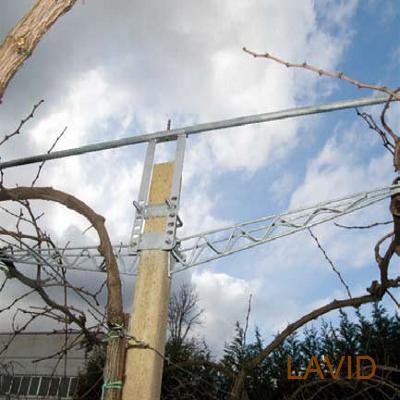

BRACETES TUBULARES PARA EL SISTEMA GDC
Este es el bracete utilizado en los viñedos con carga de producción
contenida. El sistema de fijación es igual al de los brecetes con rejillas para
el sistema GDC.
|
|
SUMINISTRO:
para postes 7x7 y 7x8
2,874 kg
|
|
|
BRACETES PARA PEINADO PARA EL SISTEMA GDC
Este es el bracete utilizado en el sistema de GDC, para permitir la
operación del peinado, la fase más importante y delicada de esta tipología de
crianza. El bracete para peinado se monta encima del bracete portante (con rejilla
o tubular), de manera que las extremidades del tubo de 1,70 m (20 cm más del
GDC) recojan los hilos que sirven para impedir a la vegetación de desarrollarse
hacia el interior. De hecho, el sistema GDC está caracterizado por 2 cortinas
de producción bien separadas, para poder recibir todos los beneficios del sol y
de la luz y permitir la mecanización integral.
|
|
SUMINISTRO
para pein. de m 1,70 postes
8x8 2,9
para pein. de m 1,70 postes 9x9 2,91
para pein. de m 1,80 postes 8x8 2,89
|
|
|
BRACETES CABECEROS A TRAPECIO PARA EL SISTEMA
GDC
Se trata de una tipología de bracete usada sólo al unicio y a la fine de
la hilera en los cultivos de GDC. El bracete a trapecio está dotado de dos
extendedores que sirven para poner y mantener en tensión los dos hilos
portantes del GDC. En particular los extendedores tienen la posibilidad de
tener más puntos de fijación, para garantizar la registración optimal de los
hilos. La forma de trapecio garantiza que los hilos salgan directamente al
inicio de la hilera y la fijación al poste cabecero permite la oscilación en la
fase delicada de la cosecha.
|
|
SUMINISTRO:
de cabecero a trapecio sin
collar 4,8kg
de cabecero a trapecio para postes 8x12 5,37 kg
de cabecero a trapecio para postes 9x9 5,31 kg
|
|
|

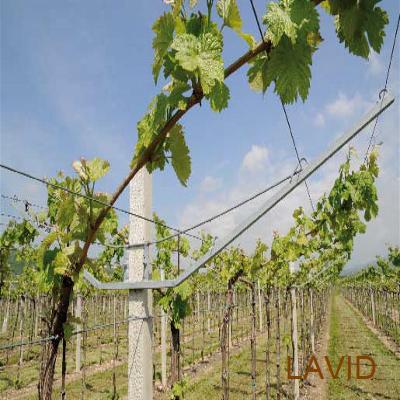

BRACETES TUBULARES CON FORMA DE PÉRGOLA TRENTINA
Este es el bracete usado en la crianza con forma de pérgola, donde los
frutos, gracias a la forma orientada hacia arriba, están particularmente
expuestos a la luz, al sol y al aire, para una maduración optimal. El bracete
tiene 6 ojales, 3 por lado, para sostener los hilos que sirven de apoyo a la
vegetación. En el caso de terrenos con fuertes pendencias o de confines limitados
rígidamente puede ser perfecto el bracete desarrollado en un sólo lado.
|
|
SUMINISTRO:
variante A con enganche
univ 3,929kg
con enganche univ
4,1 kg
corta con enganche univ 3,243 kg
media con enganche univ 2,622 kg
media corta enganche univ 2,179 kg
asim. con enganche univ 3,7815kg
tipo C con enganche univ 3,959 kg
|
|
|

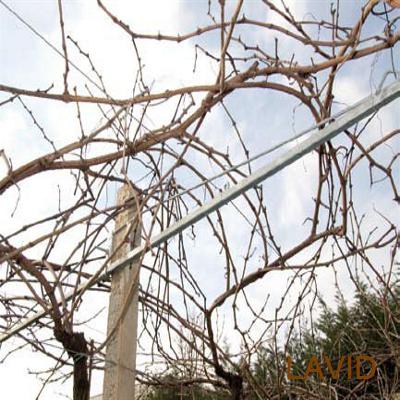

BRACETES TUBULARES RECTOS
Este es el bracete usado en la crianza con forma de pérgola, donde la
forma linear del bracete permite el crecimiento homogéneo de la vegetación, que encuentra suficienta
apoyo y no se cae encima de la planta. El bracete tiene hasta 4 porta-hilos, a
según de la largueza escogida, que sirven para apoyar la vegetación.
|
|
SUMINISTRO:
de m 1,00 enganche univ
2,18 kg
de m 1,20 enganche univ 2,52 kg
de m 1,35 enganche univ 2,73 kg
de m 1,50 enganche univ 2,923 kg
de m 1,80 enganche univ 3,327 kg
de m 2,00 enganche univ 3,712 kg
de m 2,40 enganche univ 4,3 kg
|
|
|

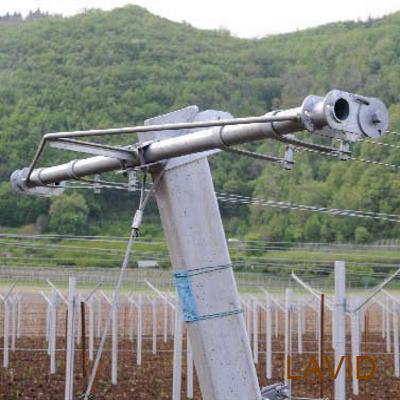

BRACETES CABECEROS TUBULARES
Está usado como terminal
de los hilares que montan los bracete tubulares derechos y de pérgola trentina,
porque está dotado de dos extendedores para poner y mantener en tensión los dos
hilos. Es posible añadir otros extendedores en caso de tensiones múltiplas.
Además los extendedores tienen la posibilidad de tener más puntos de fijación,
para garantizar la registración optimal de los hilos. La forma de tubo con
refuerzo posterior de esta tipología de bracete confiere una altísima
resistencia para sostener la tensión de los hilos y el peso de la producción
que los mismos trasfieren al cabecero. En fin, el sistema de fijación al poste
cabcero está proyectado para permitir mantener en horizontal el bracete, aunque
el poste esté inclinado.
|
|
SUMINISTRO tipo ligero:
tirantes tipo poste
peso (kg)
2 postes 14x14 0,80 m 4,658
2 postes 8x12 0,80 m 4,351
2 postes 9x9 0,80 m 4,658
2 postes 14x14 1,00 m 4,629
2 postes 8x12 1,00 m 4,927
2 postes 9x9 1,00 m 4,629
2 postes 14x14 1,20 m 7,866
2 postes 8x12 1,20 m 7,373
2 postes 9x9 1,20 mn 7,181
2 postes 14x14 1,50 m 9,47
2 postes 8x12 1,50 m 9,04
2 postes 9x9 1,50 m 9,04
2 postes 14x14 1,80 m 9
2 postes 8x12 1,80 m 12,68
2 postes 9x9 1,80 m 9
2 postes 14x14 2,00 m 9,6
2[postes 8x12 2,00 m 9,6
2 postes 9x9 2,00 m 9,6
|
|
|
FIJACIÓN BRACETES
Los bracetes de sostén
tienen la función de sostener pesos importantes (producciones que van desde las
30 ton a las 50-60 ton) y que deben ser, además que muy robustos, dotados de un
sistema de fijación seguro, estable y fuerte.
El nuevo sistema de fijación universal está constituido por:
- un enchufe que se adapta a cualquier forma y dimensión de poste y que por eso
no necesitar conocer con anticipo la sección donde irá montado; además, siendo
universal, el enchufe es reutilizable, también en postes de secciones distintas
a la que originalmente estaba fijado;

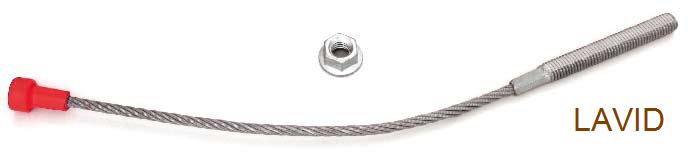

- el bloque “FLEXI”, utilizable para todas las secciones de poste de cualquier
material, constiuido por una cuerda de acero con altísima resistencia pero con
grande flexibilidad, con una extremidad con la cabeza cilñidrica y la otra con
una barra de acero antitorsión para la atornillación. Gracias a este bloque
universal, no sólo no será necesario conocer la sección precisa del poste donde
irá montado el braceto, pero también no será necesario conocer con adelanto la
orientación del poste para entender el lado donde el bracete se debe apoyar
antes de fijarlo.
El nuevo sistema de
fijación permite:
- la instalación sobre cualquier tipo de poste de cemento y de madera;
- facilidad de montaje, tanto que lo puede montar una persona sola;
- atornillamiento de 1 dado sólo, con grande ahorro en los tiempos de montaje;
- fijación segura y estable, capaz de evitar el deslizamiento del bracete y de
eliminar el efecto “oscilación” típico de los bracetes que se apoyan al poste
con un caballete que deja grandes flojedades.
|
|
DESCRIPCIÓN
Proyectado en tres
diferentes dimensiones, para poder ser utilziado en todas las secciones del
poste:
Pequeño (largo 25,5 cm) para postes de 5x5, 6x6, 7x7
Medio: (largo 31,5 cm) para postes de 7x8, 8x8, Ø 6/8, Ø 8/10
Grande: (largo 36 cm) para postes de 8x12, 9x9, Ø 10/12
|
|
Foto 235x118
|
